رسم منحنی مشخصه ورودی و خروجی BJT با پروتئوس

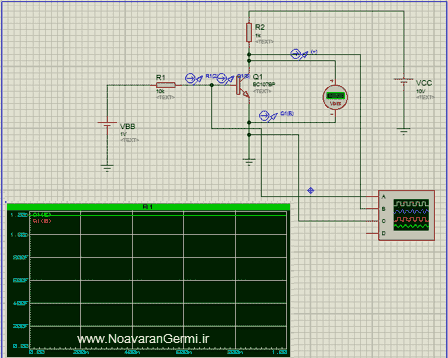

پروژه رسم منحنی مشخصه ورودی و خروجی BJT در Proteus

پروژه رسم منحنی مشخصه ورودی و خروجی BJT در نرم افزار Proteus را در این پست آماده کردیم. این پروژه از تمرین های درس آزمایشگاه الکترونیک ۱ می باشد. در ادامه هدف از رسم منحنی مشخصه ورودی و خروجی BJT در این پروژه و تئوری آن بیان شده است. مراحل پروژه، جداول و فرمول ها که در اینجا گذاشته نشده، در یک فایل پی دی اف در ادامه قابل دانلود است که می توانید بررسی کنید.

هدف آزمایش در پروژه رسم منحنی مشخصه ورودی و خروجی BJT:

در این آزمایش با روش بدست آوردن منحنی مشخصه ورودی (I_B بر حسب V_BE) و منحنی مشخصه خروجی (I_C بر حسب V_CE) برای I_B های مختلف ترانزیستور در آرایش امیتر مشترک آشنا می شوید و با رسم این منحنی ها پار امتر های B­_DC ، r_o ، V_{CE (sat)} ، I_CEO را محاسبه می کنید. همچنین اثر تغییر دما را برای این پارامتر ها بررسی خواهید کرد.

تئوری آزمایش در پروژه رسم منحنی مشخصه ورودی و خروجی BJT:

در آرایش امیتر مشترک، روابط بین جریان های ترانزیستور توسط فرمول های ذکر شده (جداول و فرمول ها در ادامه به صورت PDF قابل دانلود است) تشریح می شود. در این روابط I_CEO معمولا قابل چشم پوشی است. اما این معادلات عملکرد ترانزیستور را دقیقا مشخص نمی کند.

زیرا اولا B­_DC مقدار ثابتی نیست و تابع I_C و V_CE است به طوری که با افزایش I_C و V_CE تا حد معینی افزایش پیدا می کند و سپس کاهش می یابد و با افزایش V_CE پیوسته زیاد می شود. علاوه بر این، این معادلات با فرض معلوم بودن I_B نوشته شده اند. در صورتی که برای مشخص بودن I_B ، نحوه تغییرات آن بر حسب V_BE باید معلوم باشد. بن ابر این برای طراحی دقیق مدار های ترانزیستوری منحنی های مشخصه ترانزیستور (ورودی و خروجی) باید مشخص باشد.

توضیحات بیشتر، مراحل انجام، جداول و فرمول های پروژه رسم منحنی مشخصه ورودی و خروجی BJT در ادامه در قالب یک فایل پی دی اف قابل دانلود است.
